Операция выдавливания


Чаще всего при редактировании полигональных сеток применяется операция выдавливания граней или ребер, приводящая к появлению дополнительных граней. Рассмотрим ее на примере:

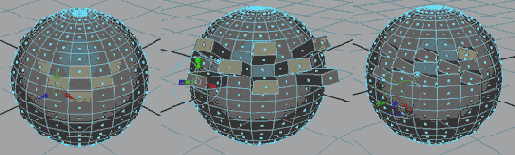

i. Создайте полигональную сферу, нажмите клавишу F8 и убедитесь в том, что в строке состояния нажата кнопка Select by Component Type: Faces (Выделение подобъектов типа: Грани). Выделите любую грань или даже несколько граней и выберите в меню Edit Polygons (Правка полигонов) команду Extrude Face (Выдавить грань). Появится специальный манипулятор. Его вид показан на рисунке слева.

2. Щелкните на синей стрелке (она ограничивает преобразования осью Z) и перетащите указатель мыши из центра сферы, как показано на центральном изображении.

При этом выделенная вами грань или грани выступят над поверхностью сферы, а по бокам от них появятся дополнительные грани. Это исключительно мощный инструмент, позволяющий легко создать детали, выступающие в произвольном направлении. Он особенно полезен для моделирования различных персонажей. Позднее в этой главе вы воспользуетесь им для создания стилизованной человеческой руки.

3. Манипулятор преобразования Scale (Масштабирование) позволяет менять размер выдавленных граней, а манипулятор преобразования Rotate (Поворот) — вращать их, как показано на изображении справа.

4. Вторичный выбор команды Extrude Face (Выдавить грань) позволяет продолжить операцию выдавливания, сформировав новые грани поверх уже выдавленных.

5. Выделение ребер полигональной формы и выбор в меню Edit Polygons (Правка полигонов) команды Extrude Edge (Выдавить ребро) приводит к появлению плоской поверхности, сформированной на основе указанных ребер. Возникающий при этом манипулятор работает так же, как и в предыдущем случае.

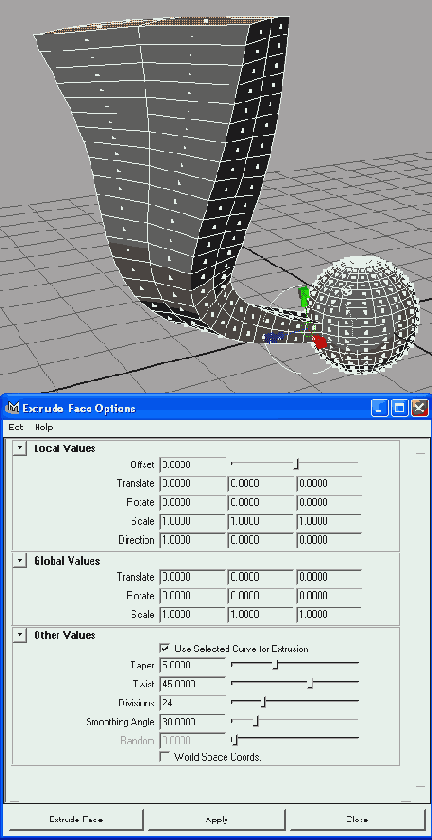

Выдавливать грани можно и вдоль некой кривой. Для этого нужно выделить кривую и нужные грани, щелкнуть на квадратике, расположенном справа от команды Extrude Face (Выдавить грань), и в появившемся окне диалога установить флажок Use Selected Curve for Extrusion (Выдавить вдоль выделенной кривой). Параметр Taper (Заострение) уменьшает или увеличивает размер выделенных граней в процессе выдавливания. Параметр Twist (Скрутка) задает степень их скручивания, а параметр Divisions (Разбиений) определяет гладкость получаемой в результате формы. Если окажется, что выделенные грани не в состоянии следовать за всеми изгибами указанной вами кривой, увеличьте значение параметра Divisions (Разбиений).
